Snodi sferici-SAL.TK
- Corpo: acciaio al carbonio, zincato
Boccola: No62 ottone
Anello sferico: GCr15, RC56 min - Struttura: acciaio /bronzo/ PTFE
- TESTA A SNODO MASCHIO SINISTRE ESENTE DA LUBRIFICAZIONE.
- KBS: AMERICAN BRAND.
-

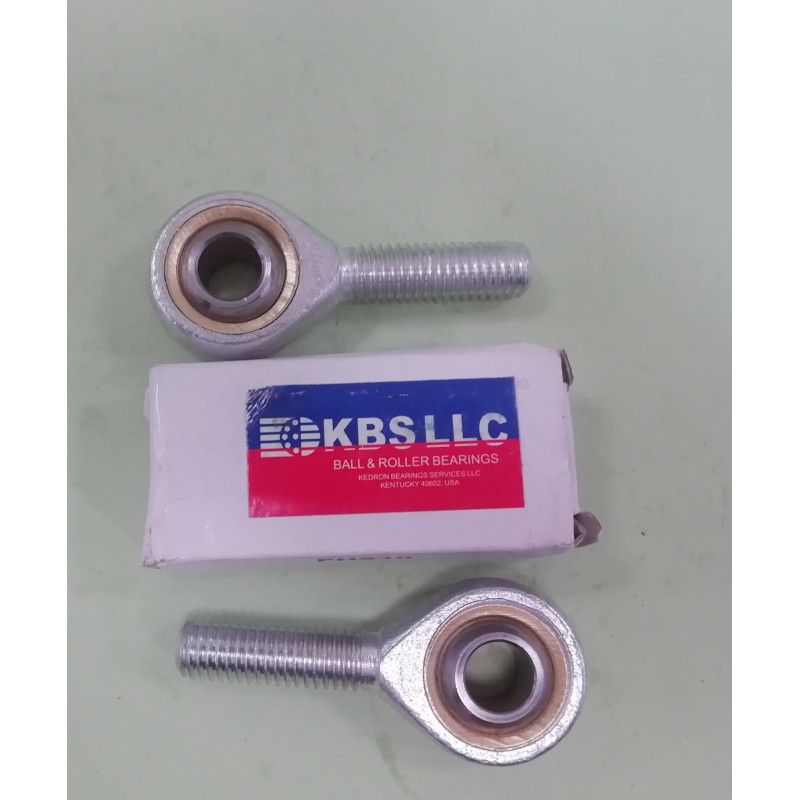

I terminali a snodo o teste a snodo sono formati da una testa ad occhiello nel quale è inserito uno snodo sferico.
-
Sono disponibili con filetto sinistro o destro, maschio o femmina.
-
EQUIVALENTI:SAL6T/K, SALKB6F, GAKL6PW, TSML6C, KAL6D, POSL6EC, SAJKL6C, SAL6TK,
-
Item
Misure (mm)
a°
Dynamic Load
(max)KNPeso(kg)
d3
d
B
C1
L1min
d2
L7
h
SAL5T/K
M5×0.8
5
8
6
19
18
.
33
13
5.7
0.013
SAL6T/K
M6×1
6
9
6.75
21
20
.
36
13
7.2
0.02 SAL8T/K
M8×1.25
8
12
9
25
24
.
42
14
11.6
0.038 SAL10T/K
M10×1.5
10
14
10.5
28
28
.
48
13
14.5
0.055 SAL12T/K
M12×1.75
12
16
12
32
32
.
54
13
17
0.085 SAL14T/K
M14×2
14
19
13.5
36
36
18
60
16
24
0.14 SAL16T/K
M16×2
16
21
15
37
40
21
66
15
28.5
0.21 SAL18T/K
M18×1.5
18
23
16.5
41
44
22
72
15
42.5
0.28 SAL20T/K
M20×1.5
20
25
18
45
50
25
78
14
42.5
0.38 SAL22T/K
M22×1.5
22
28
20
48
54
27
84
15
57
0.48 SAL25T/K
M24×2
25
31
22
55
60
30
94
15
68
0.64 SAL28T/K
M27×2
28
35
24
62
66
33
103
15
86
0.8
SAL30T/K
M30×2
30 37 25 66 70 35 110 17
88
1.1
