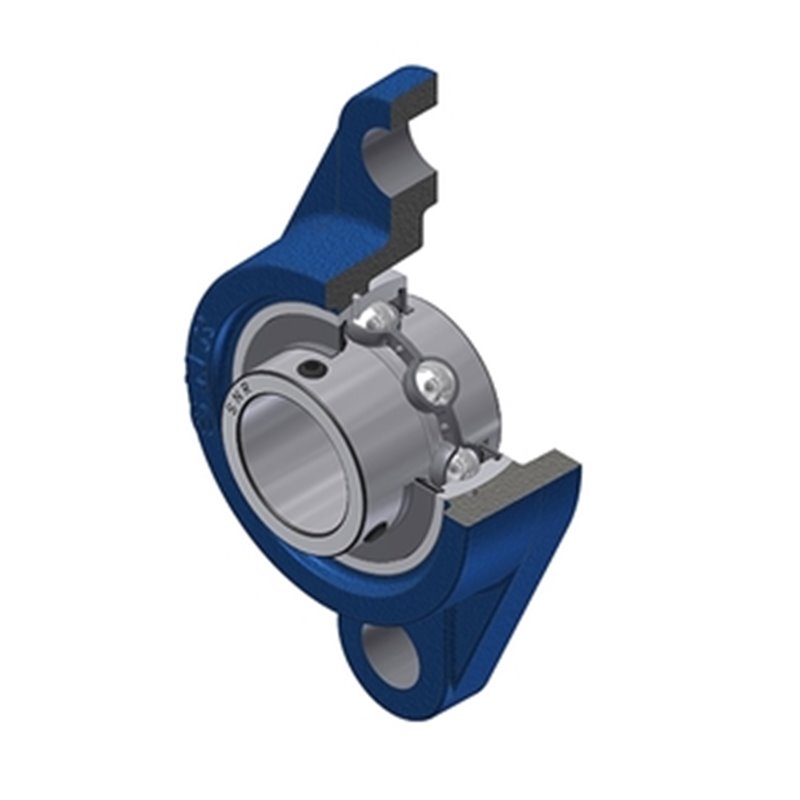

Supporto UCFL 209 SNR

corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con grani filettati, tenuta con deflettore

B 49,2 mm
A 38 mm
A1 16 mm
A2 52,2 mm
d 45 mm
e 22 mm
G M6x1
H 188 mm
H 188 mm
J 148 mm
L 108 mm
N 19mm
s1 24,6 mm
S 19 mm
Prestazioni
C 31,85 kN
C0 20,8 kN
T min. -20 °C
T max. 100 °C
Altre caratteristiche
Peso 1,88 kg
Coppia di serraggio raccomandata per viti fissaggio cave 11,5 Nm
Designazione alloggiamento FL209-
Designazione cuscinetto UC209G2
