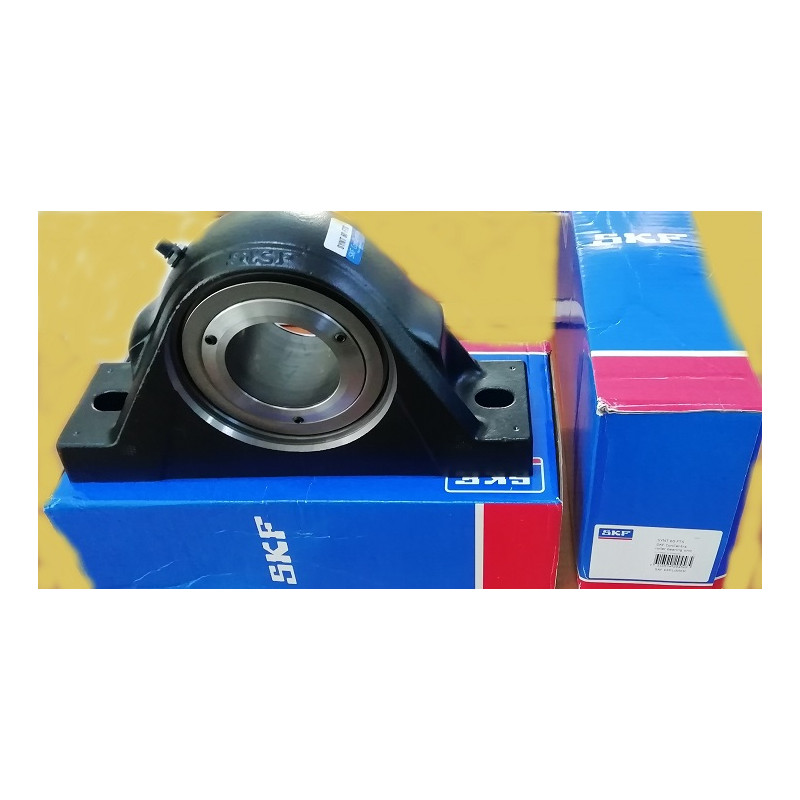

Supporto SYNT 45 L SKF Weight 4

Per questo prodotto inviare EMAIL per tempi di consegna

201,07 €
Tasse escluse
Quantità

Specifiche tecniche

Mostra unità:
Dimensioni - SYNT 45 LDimensioni - SYNT 45 LDimensioni - SYNT 45 L

DIMENSIONI

da
45 mm
A
60 mm
B
65 mm
H
118 mm
H1
60 mm
H2
25 mm
J
170 mm
L
205 mm
N
20 mm
N1
15 mm
S
2.5 mm
ESTREMITÀ DELL'ALBERO
A3
52 mm
A5
23 mm
ba
min. 34 mm
ba
max. 43 mm
SPINE DI CENTRAGGIO
J6
185 mm
J7
21 mm
N4
max. 6 mm

DATI DI CALCOLO

Coefficiente di carico dinamico C
102 kN
Coefficiente di carico statico di base C0
98 kN
Carico limite di fatica Pu
10.8 kN
Velocità limite
3 500 r/min
Fattore di calcolo e
0.26
Fattore di calcolo Y1
2.6
Fattore di calcolo Y2
3.9
Diametro medio cuscinetto dm
65 mm
Denominazione di base del cuscinetto
22209 EKS
Capacità di carico - SYNT 45 L

CAPACITÀ DI CARICO

CARICHI DI ROTTURA
P0°
170 kN
P55°
280 kN
P90°
170 kN
P120°
110 kN
P150°
100 kN
P180°
115 kN
POTENZA DI ANCORAGGIO ASSIALE
Pa
15 kN

MASSA

Massa unità cuscinetto
4 kg

INFORMAZIONI DI MONTAGGIO

Diametro bullone di fissaggio G
12 mm
Coppia di serraggio per i bulloni di fissaggio
80 N·m
Viti di pressione
M6
Coppia di serraggio per viti di pressione
8 N·m
Quantità di grasso per la rilubrificazione
4 g
SKF
SYNT45L

Scheda tecnica

PESO
4
Confezionamento
Scatolato singolarmente
Nota Informativa
Le descrizioni fornite sono solo scopo informativo , non accettiamo alcuna responsabilità per eventuali errori
Note Informative
Grati nella segnalazione via E-MAIL di eventuali errori o imperfezioni
