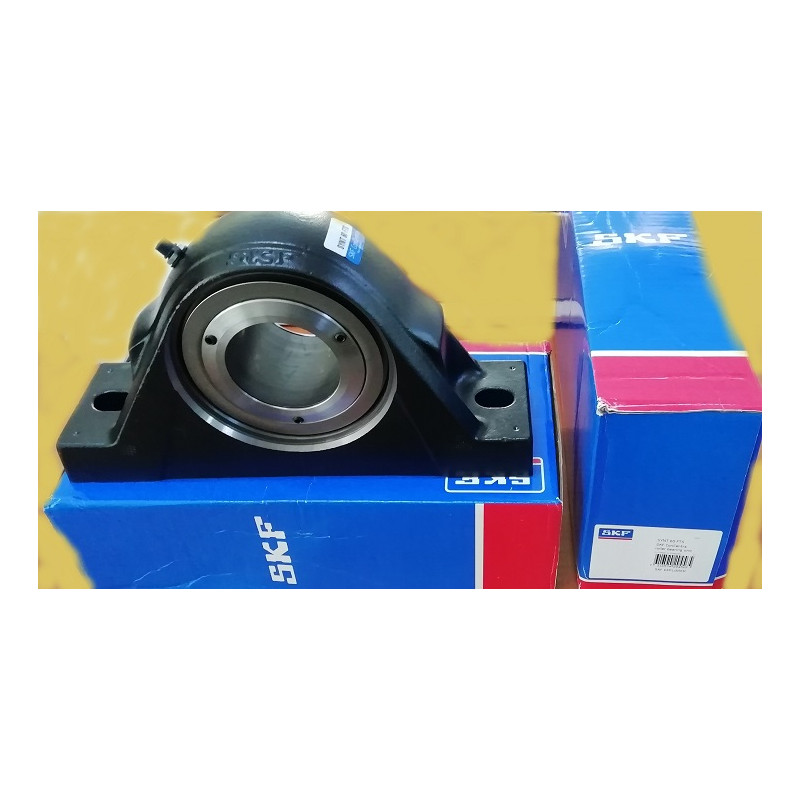

Supporto SYNT 50 F SKF

CONSEGNA 7 GIORNI

235,71 €
Tasse escluse
Quantità

Specifica tecnica

Visualizza in:
Dimensioni - SYNT 50 FDimensioni - SYNT 50 FDimensioni - SYNT 50 F

DIMENSIONI

da
50 mm
UN
70 mm
B
65 mm
H
131 mm
H 1
70 mm
H 2
28 mm
J
210 mm
L
255 mm
N
24 mm
N 1
18 mm
FINE ALBERO
A 3
62 mm
A 5
29,5 mm
b a
min. 34 mm
b a
max. 55 mm
SPINE
J 6
234 mm
J 7
26 mm
N 4
max. 8 mm

DATI DI CALCOLO

Coefficiente di carico dinamico di base C
104 kN
Coefficiente di carico statico di base C 0
108 kN
Limite di carico di fatica P u
11,8 kN
Limitare la velocità
3 300 giri / min
Fattore di calcolo e
0.24
Fattore di calcolo Y 1
2.8
Fattore di calcolo Y 2
4.2
Diametro medio del cuscinetto dm
70 mm
Cuscinetto incorporato
22210 EKS
Capacità di carico - SYNT 50 F.

CAPACITÀ DI TRASPORTO DEL CARICO

CARICHI DI ROTTURA
P 0 °
190 kN
P 55 °
330 kN
P 90 °
200 kN
P 120 °
130 kN
P 150 °
115 kN
P 180 °
140 kN
POTENZA DI TENUTA ASSIALE
P a
15 kN

MASSA

Unità cuscinetto di massa
5.8 kg

INFORMAZIONI DI MONTAGGIO

Diametro del bullone di fissaggio G
16 mm
Coppia di serraggio per i bulloni di fissaggio
200 N · m
Viti senza testa
M6
Coppia di serraggio per viti senza testa
8 N · m
4 g
SKF
SYNT50F

Scheda tecnica

PESO
5.8
Confezionamento
Scatolato singolarmente
